Le gabarit précédemment fabriqué possède le gros défaut de ne pas garantir la coupe perpendiculaire. Pour qu’il ait cette propriété, je vais avoir besoin de le modifier. Et pour cela, je vais avoir besoin de connaître la profondeur de ma future bibliothèque.

Afin de comprendre le raisonnement, il faut revenir à la conception de la bibliothèque. Comme vous l’avez sûrement constaté lors du premier épisode, la bibliothèque va se trouver dans un escalier. Et plus particulièrement, une partie de la bibliothèque va se retrouver dans un trou qui est actuellement seulement recouvert d’un contreplaqué et qui n’est donc pas prévu pour recevoir le poids de ladite bibliothèque. Il faut donc que celle-ci ait un fond qui sera attaché aux montants ainsi qu’au mur pour garantir que le tout tienne et ne s’effondre pas quand je placerai le premier livre. Et ce fond, il a une épaisseur.

Le choix du type de fond et de son épaisseur ne fût pas une mince affaire (ah ah ! mince, épaisseur, jeu de mots… hum, ok). Je pouvais le faire en planches collées comme toutes les autres, mais au prix d’un travail et d’un coût largement supérieurs (disons environ le double du prix actuel). Je pouvais aussi le faire en contreplaqué. Cependant, il fallait que ce soit un beau contreplaqué. Après avoir discuté avec le comité budget de la maison, j’ai pris la décision de le faire en contreplaqué, puisque j’en avais trouvé des beaux à l’endroit où j’achetais mon bois.

L’epaisseur maintenant. Trop épais, il aurait alourdi la bibliothèque pour rien. Pas assez épais, il n’aurait pas été assez solide. Après bien des tergiversations, j’ai choisi un contreplaqué de 1/2 pouce, soit environ 12,7 mm.

Passons maintenant à la construction du gabarit. On commence par couper un morceau de bois de la bonne longueur moins 12,7 mm. En plus, comme c’est facile à couper, ça va me permettre de faire des essais avec le banc de scie, avec toutes les approximations que ça donne entre la mesure sur le banc de scie (en impérial !) et la réalité.

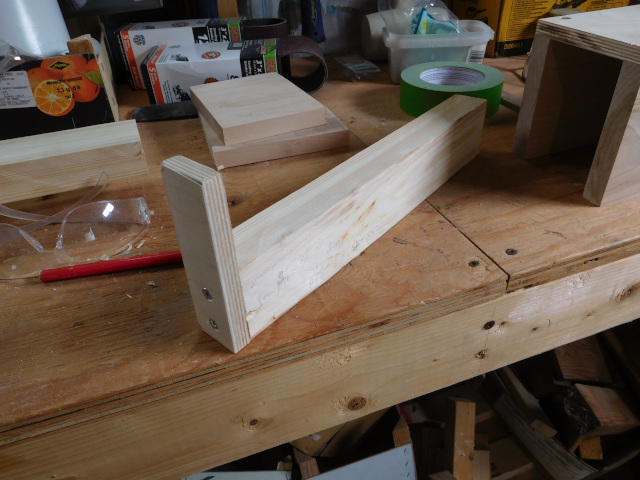

Puis, on coupe un morceau de contreplaqué pour faire le fond, on assemble le tout et on obtient un beau gabarit.

Ce beau gabarit a pour longueur totale la place que prendra la bibliothèque avec le fond et la longueur du morceau de 2x3 correspond à la largeur à laquelle je devrai couper mes planches collées.

Maintenant, si vous avez bien suivi, je n’ai pas indiqué à quelle longueur j’ai coupé le 2x3. «Il suffit de mesurer la place dans l’escalier et de retirer 12,7 mm», vous allez me dire. «Allons, allons !», vous répondrais-je en levant le sourcil gauche un brin sarcastique, «vous devriez savoir, après toutes ces aventures, que rien n’est aussi simple dans ce bas monde.»

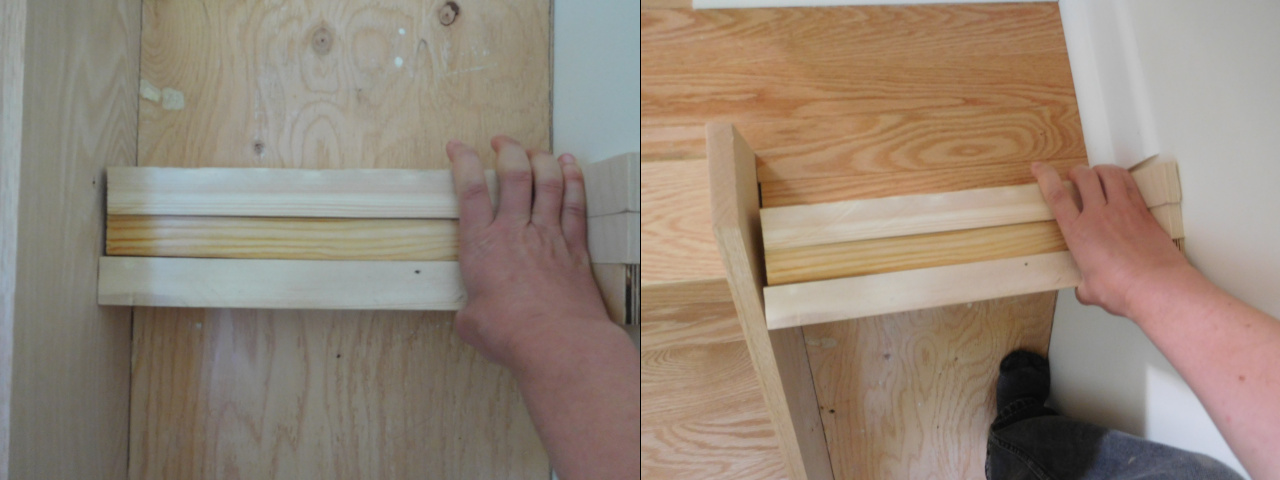

La construction, ce n’est pas une science exacte. Il s’avère que, selon l’endroit où on prend la mesure dans le trou, et bien, ça ne donne pas le même résultat… Pour le prouver, voici deux photos des trois gabarits que j’ai fabriqués, à deux endroits différents du trou. Les gabarits ont respectivement 320 mm, 322 mm et 325 mm de long (sans compter le fond). L’espace avec le bord de l’escalier n’est pas le même au milieu et en haut. En haut, les trois gabarits rentrent, mais le plus court est vraiment loin du bord; au milieu, le plus long frotte. Je soupçonne le mur de ne pas être droit, même s’il a été refait à l’hiver.

Je décide donc de prendre la longueur intermédiaire, soit 322 mm.

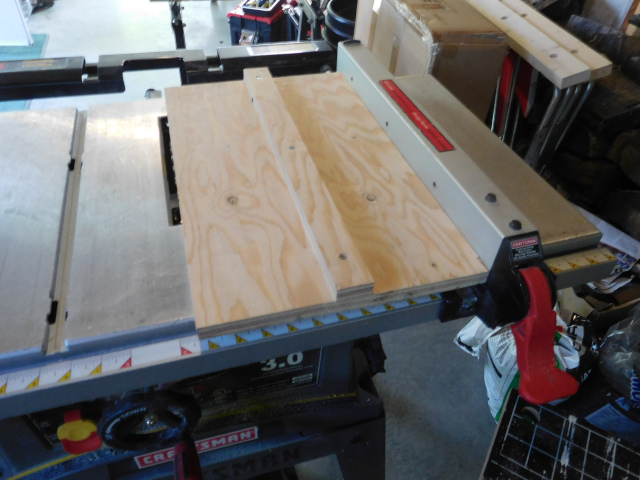

Une fois que j’ai le gabarit de la profondeur, il va me rester à modifier le gabarit de coupe pour m’assurer d’avoir une coupe bien perpendiculaire. Tout d’abord, je coupe deux morceaux de contreplaqué de la largeur de mon gabarit et je m’assure qu’ils sont bien droits sur le plus long côté.

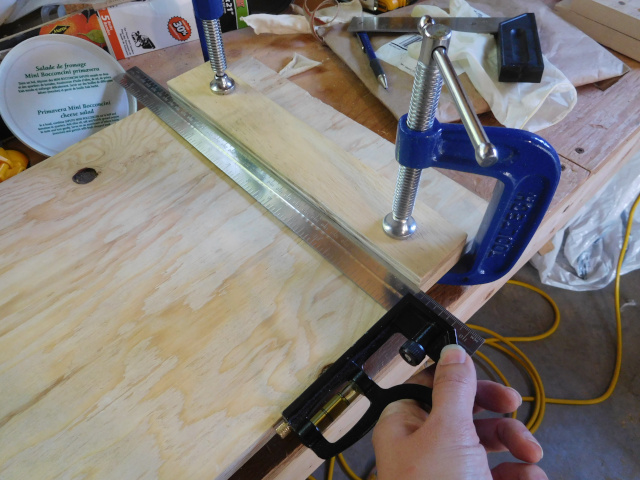

Je fixe le morceau sous le gabarit de coupe perpendiculaire au bord où la lame de scie va passer.

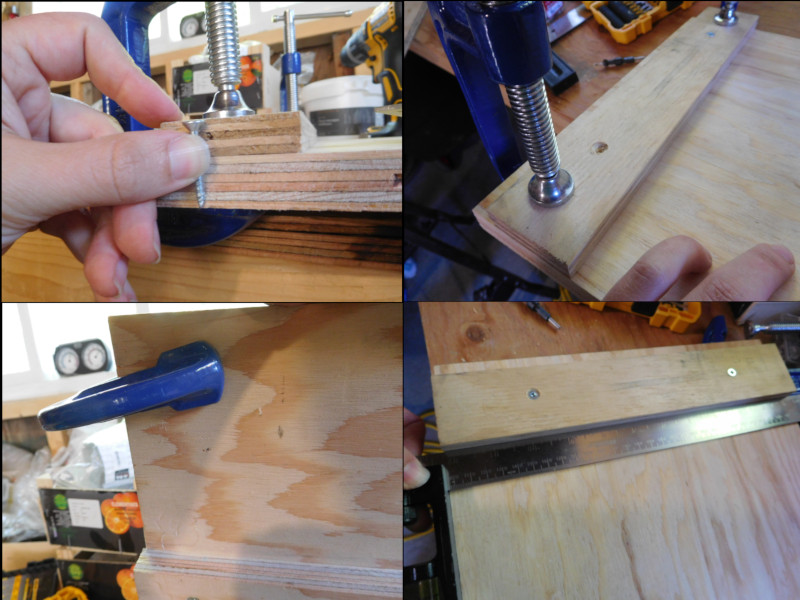

Je visse le morceau avec une vis suffisamment pas trop longue pour qu’elle ne dépasse pas en dessous. Puis, je m’assure que tout est bien perpendiculaire. J’avoue que, après avoir vissé, si ça ne l’avait pas été, j’aurais été bien embêté…

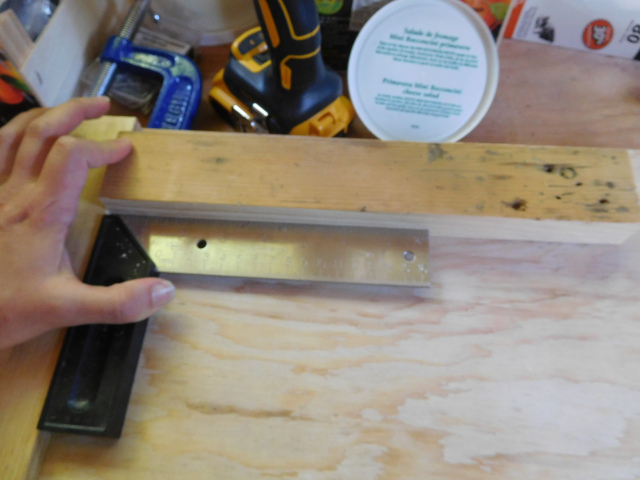

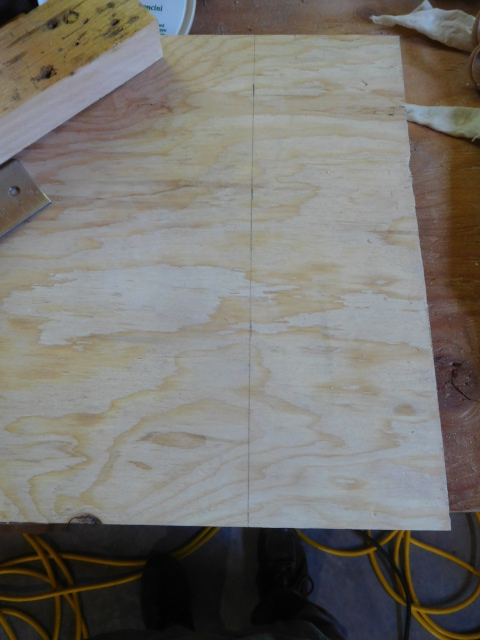

Ensuite, il faut placer le second morceau parallèle au premier à la distance du gabarit de profondeur. Pour cela, je place le gabarit perpendiculaire au premier morceau et je trace un trait et ceci à trois places différentes.

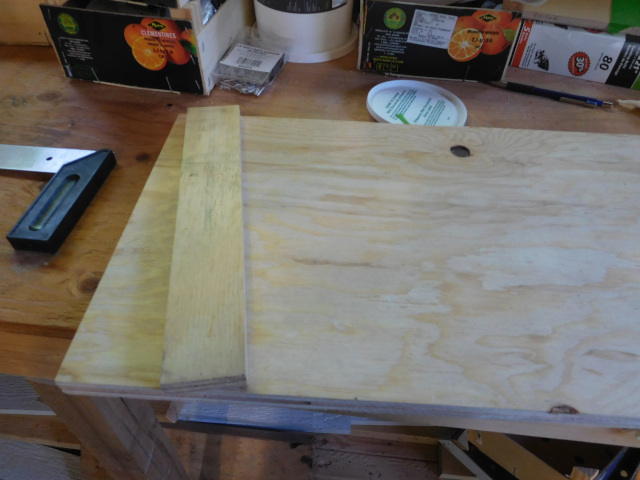

On place le deuxième morceau le long du trait. On s’assure qu’il est bien à 322 mm de distance et on le fixe comme l’autre.

J’ai quand même fait une petite vérification pour savoir si tout était correct. Le gabarit passe bien, les deux morceaux sont à la bonne distance et bien parallèles.

Pour résumer, l’utilisation de ce gabarit est très simple. Je le place sur une planche coupée à 322 mm de largeur, et il m’assure que le coté où va passer la lame de scie est bien perpendiculaire aux bords de la planche et donc que la coupe sera aussi perpendiculaire. De plus, les deux morceaux vont me simplifier la tâche pour placer le gabarit bien aligné avec le trait de coupe. C’est pas clair ? Ça le sera sûrement plus quand je présenterai la coupe… Patience !
